Dimensionner un onduleur hybride Growatt : la formule

Dimensionner correctement un onduleur Growatt hybride, c'est la différence entre un système qui efface tranquillement votre facture DEWA et un système qui se met en protection au troisième démarrage de compresseur d'AC un après-midi d'août. Trop grand, vous gaspillez 30 % du budget. Trop petit, l'onduleur déclenche au pire moment — 47 °C dehors et quatre splits tirent en même temps.

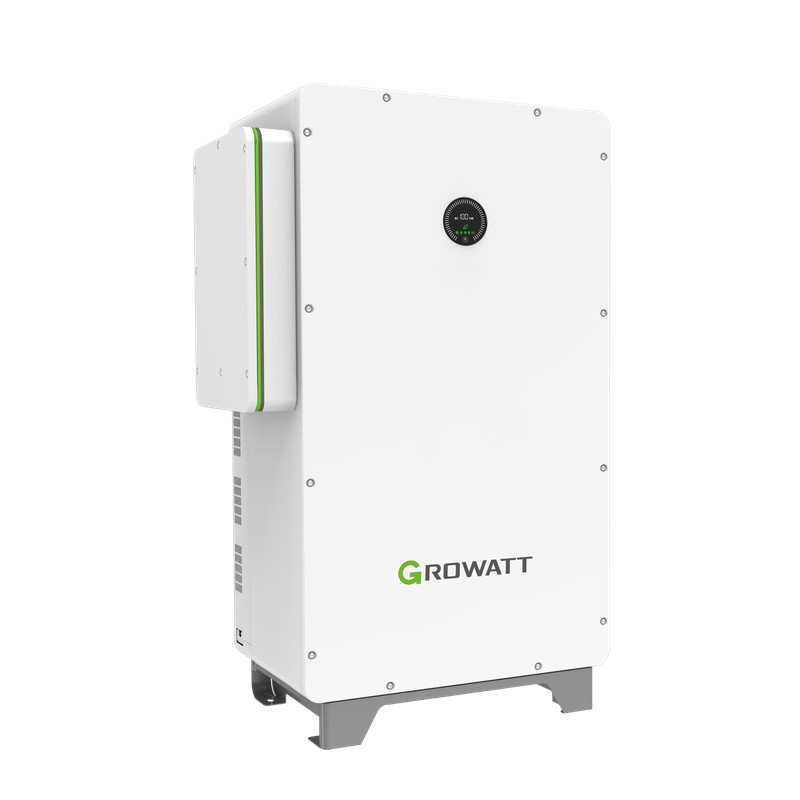

Ce guide déroule les calculs réels utilisés par notre bureau d'études, puis applique un exemple à une villa typique 4 chambres à Dubaï avec un Growatt SPH 10000TL-BL-UP et un pack ARK 2.5L-A1. À la fin vous saurez dimensionner votre propre système.

Pour acheter, ouvrez le catalogue, ajoutez le modèle au panier et validez la commande en ligne.

Les quatre chiffres qui pilotent tout dimensionnement

1. kWh quotidiens moyens. 12 mois de factures / 365.
2. Pic simultané AC (kW). Le plus gros appel cumulé plausible.
3. Cible d'autonomie batterie (h). 2-6 h résidentielles typiques.
4. Puissance PV crête (kWp). Rendement annualisé EAU 1,55-1,75 kWh/kWp/j.

La formule de dimensionnement Growatt hybride

Étape 1 : AC continu depuis les kWh quotidiens moyens

AC onduleur (kW) >= (kWh quotidiens / 5 h soleil utile) × 1.15 marge

Étape 2 : AC depuis le pic simultané

AC onduleur (kW) >= Pic simultané (kW) × 1.25

Les séries SPH et MOD acceptent un surge 2× pendant 10 secondes.

Étape 3 : ratio DC/AC d'oversizing PV

Array PV recommandée (kWp) = AC onduleur × 1.2 à 1.4

Étape 4 : capacité batterie depuis l'autonomie

Batterie (kWh) = Charge essentielle (kW) × Autonomie (h) / DoD (0.9 pour ARK LFP)

Exemple : villa 4 chambres à Dubaï

• Villa plain-pied à Al Barsha South.
• Facture DEWA mensuelle moyenne : 2 400 AED.
• Conso annuelle 32 500 kWh, moyenne quotidienne 89 kWh.
• Juillet : 142 kWh/jour. Décembre : 47 kWh/jour.
• Charges : 4 splits (1,5/1,5/2,0/2,5 t), plaque induction, four, pompe piscine 1,1 kW, 2 frigos, chauffe-eau.
• Toiture utile 92 m² → 22 panneaux 550 W = 12,1 kWp.
• Autonomie cible : 4 h essentielles.

Application

Étape 1 : 89 / 5 × 1,15 = 20,5 kW.

Étape 2 : 4 splits (4,8) + pompe (1,1) + induction (2,0) + petit (1,0) = 8,9 kW × 1,25 = 11,1 kW.

Étape 3 : Onduleur 10 kW × 1,2-1,4 = 12-14 kWp.

Étape 4 : Charges essentielles ≈ 3,5 kW × 4 h / 0,9 = 15,6 kWh.

Configuration finale

En triphasé : Growatt MOD 10KTL3-XH.

Erreurs courantes de dimensionnement aux EAU

• Dimensionner sur le pic de juillet ajoute 40-60 % de coût pour 30 jours par an.
• PV à 1:1 avec AC laisse 25-35 % de DC inutilisé.
• SPH monophasé sur service triphasé : déséquilibre.
• Trop de batterie ajoute 5-7 ans au payback.
• Ignorer le déclassement thermique au-dessus de 45 °C.

Tableau de référence rapide villas EAU
