Coupler 2 à 6 onduleurs Growatt SPH en parallèle

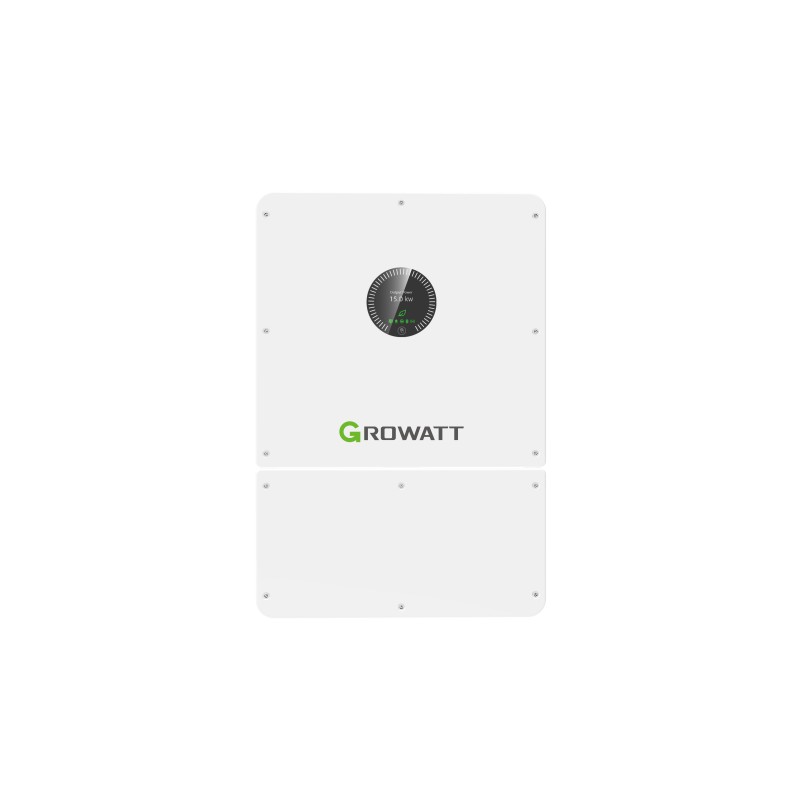

La plateforme Growatt SPH (Storage Power Hybrid) est conçue pour fonctionner seule ou en banc parallèle jusqu'à six unités identiques. Le parallèle multiplie la puissance, augmente la capacité batterie et fournit une redondance N+1. Ce guide cible la famille triphasée SPH 4000-10000TL3-BH-UP.

1. Règles de Compatibilité

• Tous les onduleurs doivent être du même SKU et firmware.
• Maximum 6 unités en parallèle pour la série BH-UP, 4 pour BL-UP, 10 pour SPM.
• Chaque onduleur a sa propre batterie ARK HV — pas de bus DC partage.
• La sortie AC cumulee ne doit pas dépasser la capacité du transformateur amont.

2. Matériel pour 3 × SPH 10000TL3-BH-UP (30 kW)

• 3 × SPH 10000TL3-BH-UP
• 3 × batteries Growatt ARK HV (11,25 ou 12,5 kWh)
• 3 × disjoncteurs DC batterie (100 A, 600 V DC)
• 3 × disjoncteurs AC tetrapolaires 32 A Type C avec différentiel Type B
• Cable CAT5e/CAT6 blinde avec RJ45
• Résistance de terminaison 120 ohms
• Barre omnibus AC commune 200 A cuivre
• Pinces CT par phase sur l'arrivée principale

3. Disposition murale

Monter les onduleurs cote a cote avec 600 mm minimum entre unités. Chaque unité pèse 35–42 kg. Serrer les boulons M10 a 20 Nm.

4. Câblage DC et batterie (par onduleur)

1. Poser le BAT-BOX a cote de chaque onduleur. Empiler les ARK HV (8–12 kWh par onduleur).
2. Raccorder BAT+ et BAT− a couple 4 Nm.
3. Cable CAN BMS de chaque BAT-BOX a son onduleur parent uniquement.
4. Chaque SPH 10000TL3-BH-UP accepte 1000 V DC, 13,5 A par MPPT.

5. Câblage AC sur la barre commune

1. Cable 4 ames + terre depuis chaque onduleur vers la barre (16 mm² pour le 10 kW).
2. Raccorder L1/L2/L3/N sur la barre. Terre vers la barrette MET du bâtiment.
3. Disjoncteur AC tetrapolaire 32 A par onduleur.
4. Disjoncteur principal 100 A en amont de la barre.

6. Câblage de Communication (Étape critique)

1. Sur chaque SPH, reperer les deux RJ45 PARALLEL-1 et PARALLEL-2.
2. Onduleur A : PARALLEL-1 libre ; PARALLEL-2 vers PARALLEL-1 de l'onduleur B.
3. Continuer la chaîne — le dernier onduleur reçoit la résistance 120 ohms sur son PARALLEL-2.

7. Installation des CT

1. 3 pinces CT split-core (200 A) sur L1, L2, L3 de l'arrivée principale.
2. Cable CT vers l'onduleur maître uniquement.
3. Vérifier le sens de la fleche — vers la charge.

8. Mise en service maître/Esclave

1. Activer AC puis DC sur le maître uniquement.
2. Appairer avec ShinePhone, aller dans Advanced → Parallel Settings.
3. Régler le maître : Parallel = Enable, Rôle = Master, total = 3, Unit ID = 1.
4. Onduleur B : Rôle = Slave, Unit ID = 2.
5. Onduleur C : Rôle = Slave, Unit ID = 3.
6. Taper "Sync Parallel" — sous 30 s tous les onduleurs affichent "Parallel: Online".

9. Équilibrage et comportement

• Production PV : suit le champ de chaque onduleur.
• Répartition batterie : equilibree, SOC dans une fenêtre de 5%.
• Support de charge AC : proportionnel au calibre de l'onduleur.
• Mode EPS : bascule en moins de 50 ms.

10. Vérifications

1. Couper le disjoncteur réseau — bascule EPS en moins de 50 ms.
2. Retablir le réseau — resync en moins de 60 s.
3. Vérifier que tous les Unit ID affichent tension, fréquence et SOC similaires.

11. Défauts courants

• "Parallel Comm Fault" : souvent la résistance de terminaison manquante.
• Un onduleur trippe pendant que les autres sont au repos : CT cable au mauvais onduleur.
• Dérive SOC entre batteries : firmware BMS desynchronise.
